08.工業電解と分解電圧―電力効率とターフェルの式―

English korea 簡体 繁体
山形大学  工学部  化学・バイオ工学科  🔋 C1 📛 立花和宏

🔚 🏫 エネルギー化学 Web Class syllabus 53209 📆 時間割 🕥10:30- 🕛12:00 仮想教室中示範B C1 zero zoom

燃料電池の起電力=水の理論分解電圧

水素を燃料

水素を化石燃料からではなく、水電解から、先祖返り。 最先端?本田藤島効果の考え方は先祖返り? 電源は、化石燃料ではなく、再生可能エネルギーから。


水電解に必要なエネルギー

  1 水電解に必要なエネルギー

水を水素と酸素に熱分解しようとしたら、2500度もの高温が必要です。 電気を使えば、室温で乾電池をふたつ直列につなぐだけで、水素と酸素に 電気分解できます。

25℃、1atmでの 平衡電位の差を理論分解電圧と言い、1.23Vです 1 ) 。 理論分解電圧は、自由エネルギーより計算され、理論稼働電圧は、 エンタルピーから計算されます 2 )


水の電位窓(電位-pH図)

  2 水の電位窓( 電位-pH図

水の分解電圧は1.23Vです 3 ) 4 )

5 )

keisan:ターフェルの式 学生実験-分解電圧

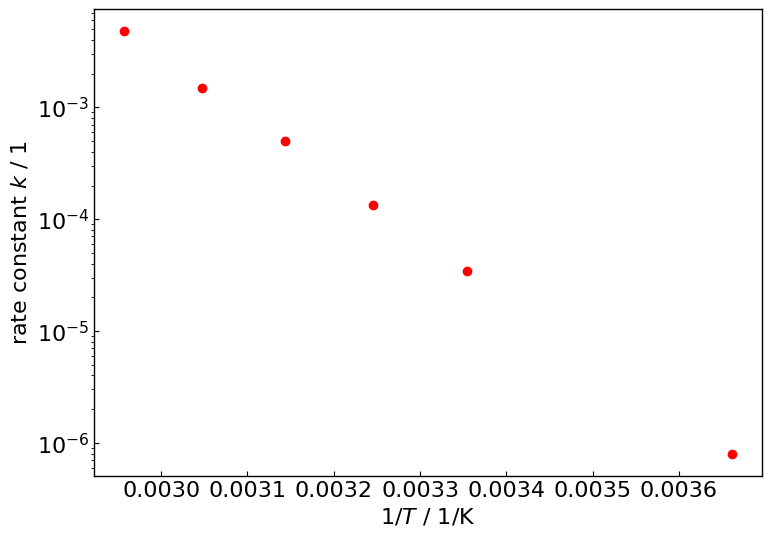

速度論について議論します。 セルに電流を流すということは反応を進行させるということでです。 電流をファラデー定数と反応に関与する電子の数で割ったら反応速度です。

5.5 水電解槽の例

Electrolyzer Corp BBC Norsk Hydro De Nora Lyrgi
セル方式 単極 複極 複極 複極 複極
圧力(kg/cm³) 常圧 常圧 常圧 常圧 30
温度(℃) 70 80 80 80 90
電解液(KOH,%) 28 25 25 29 25
電流密度(A/m²) 1,340 2,000 1,750 1,500 2,000
槽電圧(V) 1.90 2.04 1.75 1.90 1.86
電球効率(%) >99.9 >99.9 >98 98.5 98.75
電解電力(kW・h/Nm3・H₂) 4.9 4.9 4.9 4.6 4.5

かつては水素は水を電気分解して得る水電解が重要なプロセスであった 6 )

水電解ではなくトルエン電解?

✍ 平常演習

水電解のエネルギー変換効率を求めてみましょう。


分解電圧シミュレータ
溶液抵抗と分解電圧曲線

電流電位曲線

の電解

電流の測定

  3 分解電圧
2015  小野寺伸也
  1. 鮫島実三郎. 物理化学実験法. 裳華房(1927初版),p.280(図14.11) 7 )

電流計を電池に直接つないではいけません! まずは電流を測定してみましょう。 乾電池の電圧を開回路電圧で測定します。 次に電流を流して測定します。 流した電流はいくらでしたか? 電圧降下から内部抵抗を求めてみましょう。


分解電圧

平衡電位の差の理論分解電圧を超えたからといってすぐには反応ははじまりません。 実際に反応が始まる電圧を分解電圧といいます。

化学実験Ⅰ 分解電圧

-0.50.00.51.01.52.02.52.52.01.51.00.50.0-0.5 電圧 V /V 電流 I /A
  4 電流電圧曲線(分解電圧と過電圧)

分解電圧を調べるときは、電圧を掃引して、電流を測定します。 これを LSVリニアスイープボルタンメトリー)ということもあります。 電流電圧曲線から、溶液抵抗の傾きを外挿して、分解電圧を求めます。 理論分解電圧から分解電圧を引いて、 過電圧を求めます。 過電圧を電流密度の対数の関係をターフェルプロットと言います。

電池では、電流を掃引して、電圧を測定します。 求めた電流電圧曲線は、電池の放電の 内部抵抗 を求めるのに使われます。


  5 46
分解電圧
©K.Tachibana
硫酸の分解電圧(電流‐電圧曲線

Pt | H2SO4 | Pt     (* )


過電圧

理論分解電圧と分解電圧の差を過電圧といいます。 過電圧には抵抗過電圧、濃度過電圧、活性化過電圧があります。

工業電解 の場合に特に重要な析出物質、水素、酸素、塩素にはそれぞれ水素過電圧、酸素過電圧、塩素過電圧 と呼ばれています。 電極の金属の種類によって過電圧が異なります。電解の場合には過電圧の小さな金属が選ばれます。 逆に電池の負極の場合には自己放電が小さく起電力が大きくなるように過電圧の大きな金属が選ばれます。


  1   電解や電池の過電圧
過電圧 場所 内容 特徴
活性化過電圧・反応過電圧 界面

深度に依存する、可逆な 内部抵抗水素過電圧酸素過電圧、など。 特別な条件下では、 ターフェルの式で知られます。

η a = a - b log j

界面 の交換電流密度J0が大きいほど、活性化過電圧は小さい。

η a = RT αnF log J J 0
非線形・定常
拡散過電圧・濃度過電圧 界面

界面 の濃度が時間とともに変化するので、濃度過電圧も時間とともに変化する。

η con = η con t

界面 の濃度が大きいほど、濃度過電圧は小さい。 物質輸送がまにあわず、界面の濃度が低下すると濃度過電圧は大きくなる。

η con = - RT αnF log C t C 0
j j 0 = exp α+nF RT η con - exp - α+nF RT η con f t

f(t)の中身は、誤差関数や、拡散係数などが入った込み入った関数です。

定常状態で、電極界面の近傍の物質移動( イオン移動泳動 )律速。

非線形・非定常
抵抗過電圧 バルク

溶液抵抗(導電率セル定数に依存)、接触抵抗、 充電式電池では、サイクルごとに増える不可逆な 内部抵抗

η IR = ρ J l
線形・定常
界面 接触抵抗など。 線形・定常
η = η a + η con + η IR

過電圧が線形なら、 電池の内部抵抗は、過電圧を電流で割ったものです。

r = η I

201
硫酸の分解電圧(電流‐電圧曲線)
©T.Ito
  2 希硫酸の電気分解
電池式 Pt | H2SO4 | Pt
アノード 反応 O2 + 4H+ + 4e-  ←    2H2OEº = 1.229V
カソード 反応 H+ + 2e-  →    H2Eº = 0V
理論分解電圧 Eº = 1.229V
化学実験Ⅰ エネルギー化学

水酸化ナトリウム水溶液の分解電圧(電流‐電圧曲線)

  6 水酸化ナトリウム水溶液の分解電圧(電流‐電圧曲線)
©T.Ito, C1

アノード、カソードに 白金を使って、水酸化ナトリウム水溶液を分極した電流‐電圧曲線です。 化学実験Ⅱの予備実験では、分解電圧は1.75Vでした。 そこから水の理論分解電圧を差し引いた過電圧は0.49Vでした。

水電解です 8 ) アノードの析出物質は、酸素で、 カソードの析出物質は、水素です。 ナトリウムイオンは、電気を流す支持電解質で、電気分解には関与しません。


  3 水酸化ナトリウム水溶液の電気分解
電池式 Pt | NaOH | Pt
アノード 反応   O2 + 2H2O + 4e-  ←    4OH-Eº = 0.401V
カソード 反応 2H2O + 2e-  →    2OH- + H2Eº = -0.8285V
全反応 2H2O → 2H2 + O2
理論分解電圧 Eº = 1.229V

pHが変わっても、水の理論分解電圧は変わりません。


203
塩酸の分解電圧(電流‐電圧曲線)
©T.Ito
  4 塩酸の電気分解
電池式 Pt | HCl | Pt
アノード 反応 Cl2 + 2e-  ←    2Cl-Eº = 1.3583V
カソード 反応 H+ + 2e-  →    H2Eº = 0V
理論分解電圧 Eº = 1.3583V
03 化学実験Ⅱ ( 化学実験Ⅰ) 08 エネルギー化学

水素過電圧

 水素過電圧の小さい序列
PtPdRuRhAu FeCoAgNi Cu CdSnPb Zn Hg

酸素過電圧

 酸素過電圧の小さい序列
NiFePbAg Cd Pt Au

野村正勝・鈴鹿輝男, 最新工業化学―持続的社会に向けて― , 講談社サイエンティフィク, , (2004).
電解の化学

山下正通、小沢昭弥, 現代の電気化学, 丸善 , 目次 (2012).


✍ 平常演習

電解の条件を設定するのに、抵抗を使って任意の電圧を電解槽に印加する方法を調べ、説明しなさい。またそのときに流れる電流を測定する方法についても調べて、説明しなさい。

✍ 平常演習

分解電圧と理論分解電圧から過電圧を求める方法を調べ、説明しなさい。


電圧効率

電圧効率と電流効率から電力効率が求まります。

ターフェルの式

電流密度と過電圧には一定の関係があります。 実験的に求めた式をターフェルの式といいます。 ターフェルプロットをしてみましょう。 電位を平衡電位からずらすことを分極といいます。 一定の速度で分極して得られるグラフをボルタモグラムといいます。

keisan:ターフェルの式
η a = a - b log j
ターフェルの式
数式- 1

過電圧が大きいと、電解の効率が下がり、 電池の内部抵抗が大きくなります。 反面、腐食や、電池の自己放電は抑えられます。 水溶液系電池の負極活物質には、水素過電圧の大きい、亜鉛、カドミウム、水銀などが使われていました。 このうち、水銀やカドミウムは、環境汚染につながるということで、現在では水銀フリーの亜鉛が使われています。 しかし、自己放電を抑えるために、毒性の高い金属が使われており、いまでも使い終わった乾電池は有害ごみです。

数式 - 163

電流が大きくなると溶液抵抗が支配的になり下記のようになります。 溶液抵抗から外挿して交点が分解電圧ということになります。 分解電圧から理論分解電圧を差し引けば反応過電圧が求まります。

電流電圧曲線
  5 分解電圧にかかわる物理量
物理量 単位 備考
過電圧 η( イータ) V ηIR+ηmt+ηa
抵抗過電圧 ηIR V
電流密度 j A/m² 電流÷ 電極面積 A
セル定数 a 1/m
✍ 平常演習

電解の電圧効率を向上させる方法について調べ、説明しなさい。


  6 工業電解プロセス のエネルギー効率
プロセス アルミ
ニウム
溶融塩電解
食塩電解
電解精錬
亜鉛 電解採取
🏞 原料 食塩(岩塩)
製品 亜鉛
理論電気量 /kAh/t 2980 670 844 820
理論分解電圧 /V 4.17 2.2 0.1×10-3 2.0
アノード 電流密度/A/m2
単槽 電圧/V
電気量原単位 /kAh/t 3350 910
電解電力 電力原単位 ) /kWh/t 13400 2200 284 3000
電流効率
電圧効率
エネルギー効率 9 )
山下正通、小沢昭弥, 現代の電気化学, 丸善 , 工業電解プロセス p.125 , (2012). genden

理論分解電圧とは、アノードとカソードの平衡電位の差であって、槽電圧(浴電圧)をこれ以下に切り下げることはできません 。

10 )

アルミニウム溶融電解セル

  7 アルミニウム溶融電解セル( モノポーラ
© 2009 K.Tachibana

この「アルミニウム電解槽」は、昭和電工(株)大町工場に設置され 11 ) 、 昭和9年(1934年)1月11日、国産初の「アルミニウム」を生産したわが国最初の 「電解槽」 を、 当時のままに実物大に再生したものです。 大町市は、この 「電解槽」 から生産された国産アルミニウムにより、「アルミニウム発祥の地」の栄誉を、永遠に記録されることとなりました。

12 ) 13 )

日本軽金属は2014/3/14日、アルミニウム製錬事業から撤退すると発表した。 14 ) 15 )


ホールエルー法

ボーキサイト
↓バイヤー法
水酸化アルミニウム
↓焙焼
電解槽での 溶融塩電解
🏞 アルミニウム
  8 ホールエルー法
© K.Tachibana * , C1 Lab.
16 ) 17 ) 18 ) 👨‍🏫 🔗アルミニウムのできるまで

溶融塩電解によるアルミニウムの製造

  7 溶融塩電解によるアルミニウムの製造 ( 電解採取 )
電池式 C | Al2O3 + Na3[AlF6] | Al(溶融)| C
アノード 陽極
炭素 電極
3C+6O2-→3CO2+12e-
カソード 陰極
炭素 電極
* * 4Al3++12e-→4Al   Eº = -1.676V
理論分解電圧 /V 4.17
電気量原単位 /kAh/t 3350
電解電力 ( 電力原単位 ) /kWh/t 13969.5

食塩電解

  8 食塩電解
電解槽 Ti| RuO(DSA) | NaCl aq | イオン交換膜 | NaOH aq | Ni
アノード 反応 Cl2 + 2e-  ←    2Cl-Eº = 1.3583V
カソード 反応 2H2O + 2e-  →    2OH- + H2Eº = -0.8285V
全反応 2NaCl + 2H2O → 2NaOH + Cl2 +H2
理論分解電圧 e.m.f. = 2.1868V

食塩水を電解すると、塩素ガス、水酸化ナトリウム(苛性ソーダ)、それに水素が得られます。 これを、工業的に食塩電解(chlor-alkali electrolysis)ソーダ電解、あるいは塩素・アルカリ電解と呼ばれます。 アノードにはチタンが使われますが、 塩素過電圧を小さくするために、触媒として酸化ルテニウムを被覆したものを使います。 19 ) 20 )


  9 103
🖱 電流と電圧と電気抵抗の関係
© K.Tachibana * , C1 Lab.

電池から電流を取り出すと 過電圧による電圧降下が生じます。 電流に比例する電圧降下を、電池の内部抵抗と言います。
