電池の評価法～交流インピーダンス法

図 61 溶液抵抗の評価結果

図 0 追加

図 62 典型的な拡散のボルタモグラム

図 63 等価回路とインピーダンス（１）

図 64 等価回路とインピーダンス（２）

図 65 物質の抵抗率

図 0 追加〔ログイン〕
Youzan

交流インピーダンス法は電池の評価によく使われます。

太陽光発電（photovoltaics、以下ＰＶと略す）をはじめとした、再生可能エネルギーにコスト競争力を持たせ、持続可能なものとすることが求められている。太陽光発電は、天候に左右されるため、蓄電池と組みあわせなければならない。そのような状況にあって、バッテリーマネジメントシステム（以下ＢＭＳと略す）の重要性が増している。そのＢＭＳでの電池診断の要となるのが電気化学インピーダンス測定だ。

インピーダンス Z 〔Ω〕を使いこなすには複素数やフーリエ変換を復習するといいですね。

¹⁾

²⁾

インピーダンス Z 〔Ω〕はレジスタンス電気抵抗 R 〔Ω〕（実数部）とリアクタンス X 〔Ω〕（虚数部）の和です。

アドミタンス Y 〔S〕はインピーダンスの逆数で、コンダクタンス G 〔S〕（実数部）、サセプタンス B 〔S〕（虚数部）の和です。

インピーダンス Z 〔Ω〕＝電気抵抗 R 〔Ω〕＋虚数単位×リアクタンス X 〔Ω〕

$Z=R+jX$

(数式-165)

$G=\frac{1}{R}$

(数式-105)

【物理量】角周波数 ω 〔〕位相差 φ 〔rad〕セル定数 a 〔1/m〕

³⁾

⁴⁾

https://edu.yz.y…

リチウムイオン二次電池のための交流インピーダンス法による結果の解析

サイクリックボルタモグラムを読む―分解電圧―

電流時間曲線を読む―漏れ電流―

充放電曲線を読む－電池の容量、内部抵抗－

ボーデプロットをを読む－周波数特性－

コールコールプロットを読む－溶液抵抗、二重層容量－

ＡＣボルタモグラムを読む－反応電位－

波形の歪を読む－高調波解析－

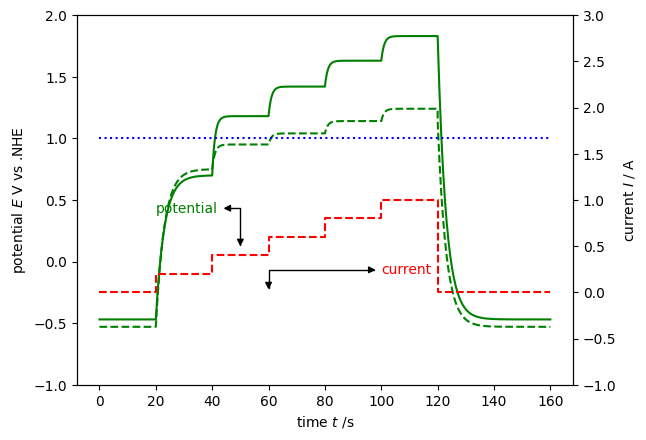

パルス応答やステップ応答を読む－非直線抵抗－

コンダクトメトリーによる炭素材料の分散性の評価

液晶場を使った炭素材料の表面活性の評価

表計算ソフトの活用

透磁率 μ 〔N/A²〕

【関連講義】エネルギー変換化学特論,電池の評価法～交流インピーダンス法～（２０１１＿Ｈ２３）⁵⁾

【関連講義】卒業研究（Ｃ１-電気化学２００４～）,交流インピーダンス法⁶⁾

【製品】関数発生器

https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Lecture/@LectureView.asp?nLectureID=4046

SSLの仕組み

このマークはこのページで著作権が明示されない部分について付けられたものです。

山形大学データベースアメニティ研究所
〒992-8510 山形県米沢市城南4丁目3-16 ３号館（物質化学工学科棟） 3-3301
准教授伊藤智博
0238-26-3573
http://amenity.yz.yamagata-u.ac.jp/

	表現	関連する物理量

インピーダンス `Z` 〔Ω〕	$Z=R+jX$ (数式-165)	電気抵抗 `R` 〔Ω〕、リアクタンス `X` 〔Ω〕
アドミタンス `Y` 〔S〕	$Y=G+jB$ (数式-166)	コンダクタンス `G` 〔S〕、サセプタンス `B` 〔S〕
	R
静電容量 `C` 〔F〕

	測定値	界面の特性値	バルクの物性値

電気の流しにくさ	溶液抵抗 `R` 〔Ω〕	反応抵抗 `R` 〔Ω·m²〕	抵抗率 `ρ` 〔Ω·m〕
電気のためやすさ	静電容量 `C` 〔F〕	電気二重層容量 `C_d` 〔F/m²〕	誘電率 `ε` 〔F/m〕
電気の流れやすさ	コンダクタンス `G` 〔S〕		導電率 `κ` 〔S/m〕
