溶媒和鞘周辺の水の誘電率の変化

https://edu.yz.yamagata-u.ac.jp\Public\54299\2017\tes00728\Collection\The_variation_of_the_dielectric_constant_around_an_ion.jpg

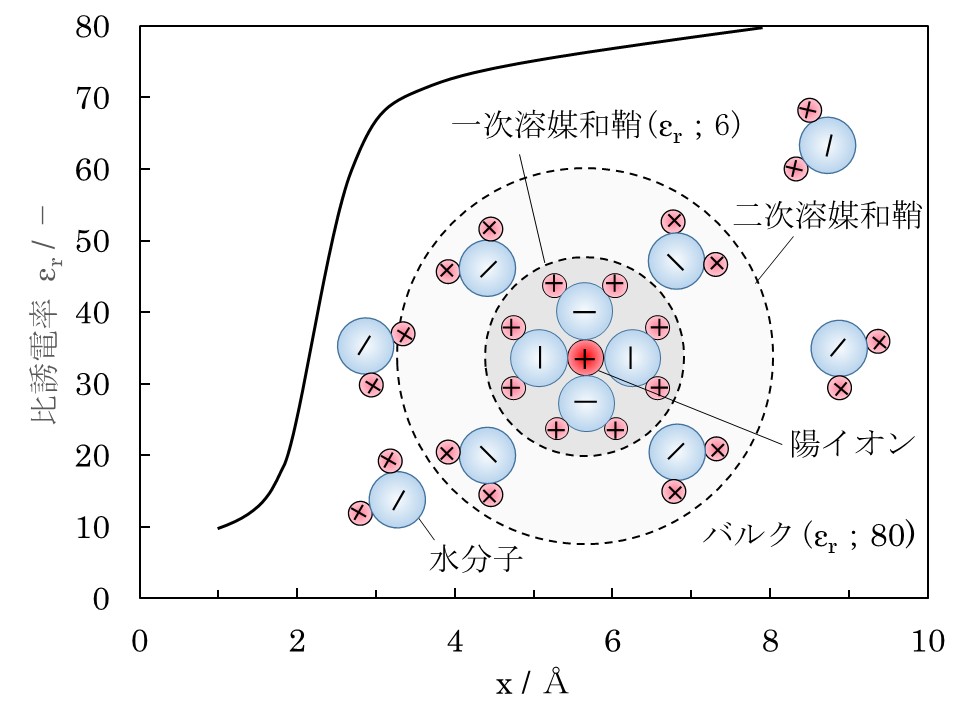

イオンの周りの水分子はイオンに結合されていて配向しない。よって配向分極せずほとんどが変形分極であるため、一次溶媒和鞘中の水分子の誘電率(～6）はバルクの値（80）よりも低い。

参考文献

Bockris, John O'M. Modern electrochemistry. 3rd ed.,New York,1977, ISBN 0-306-25001-2(v.1)

<figure id='fig99'>
<img src="https://edu.yz.yamagata-u.ac.jp\Public\54299\2017\tes00728\Collection\The_variation_of_the_dielectric_constant_around_an_ion.jpg" />
<figcaption>
<a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/GeneralFigure_Index.asp">図</a> <a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/@GeneralFigure.asp?nGeneralFigureID=99"> 99 </a> <a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/@GeneralFigure.asp?nGeneralFigureID=99"> 溶媒和鞘周辺の水の誘電率の変化 </a>
<div> ©Copyright Shiraya Takaaki, C1 Laboratory all rights reserved. </div>
</figcaption>
</figure>

学術的な性質を有する図面、図表、図形は、著作権法に定められた著作物です。引用する場合は、慣例に従い、転載する場合は、転載許諾をとりましょう。法令順守は研究倫理です。

動画、音声及び写真を含む図表等を転載する場合には転載許諾書による同意が必要です。動画、音声及び写真を含む図表等の転載許諾書

図表の縦横比

表 1 . 図表のアスペクト（縦横比）

縦横比

1：1	正方形、コールコールプロット、アイコン、家紋など
白銀比 √2：1（1.4）	ルート長方形、Ａ版、Ｂ版ランドスケープ、ポートレートいずれも。たとえばA4版は（210×297mm）です。 2段組みで75mm(2.9インチ)程度、1段全幅で170mm程度です。論文、要旨、グラフ * 製図など。図 1 . ポスター
4：3（1.3）	VGAディスプレイ（640×480）、 35mmフィルム
16：9（1.7）	4K ,8Kディスプレイスライドなど。ランドスケープで使うと臨場感がある。
黄金比約5:8(1.6) 91mm×55mm	名刺、クレジットカードなど。ランドスケープ、ポートレートいずれも。 mybridge

svg

pythonで、matplotlib.pyplotでは、図のサイズやアスペクト比は、インチで指定します。 * 1インチは72ptです。

fig, axes = plt.subplots(figsize=(7,4))
