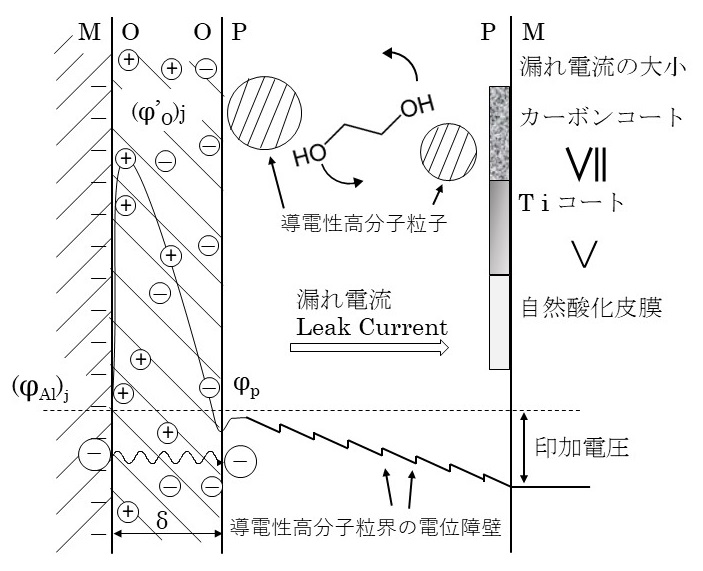

導電性高分子アルミ固体電解コンデンサの電位プロファイル

https://edu.yz.yamagata-u.ac.jp\Public\54299\2017\tes00728\Collection\profile_of_aluminum_and_conductive_polymer.jpg

導電性高分子固体電解コンデンサの漏れ電流に影響を及ぼす要因は、カソード箔である。導電性高分子固体電解コンデンサに定電圧を印加すると電解液コンデンサでは観察されない大きな電流が観察される。この電流はアノード酸化皮膜の厚みに依存しない。つまりアノード酸化皮膜－導電性高分子界面または導電性高分子中において高導電化剤などの電化消費を伴う化学反応が起きていることが示唆される。

<figure id='fig102'>
<img src="https://edu.yz.yamagata-u.ac.jp\Public\54299\2017\tes00728\Collection\profile_of_aluminum_and_conductive_polymer.jpg" />
<figcaption>
<a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/GeneralFigure_Index.asp">図</a> <a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/@GeneralFigure.asp?nGeneralFigureID=102"> 102 </a> <a href="https://edu.yz.yamagata-u.ac.jp/developer/Asp/Youzan/Laboratory/GeneralFigure/@GeneralFigure.asp?nGeneralFigureID=102"> 導電性高分子アルミ固体電解コンデンサの電位プロファイル </a>
<div> ©Copyright Shiraya Takaaki, C1 Laboratory all rights reserved. </div>
</figcaption>
</figure>
